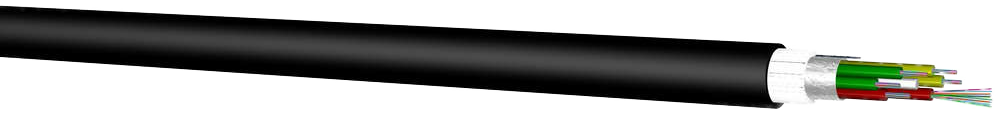

Draka A-DQ(ZN)B2Y 2x12G50/125 OM3 5000N

Bitte einloggen um Preise zu sehen

Produktnummer: 60085179

Produktinformationen "Draka A-DQ(ZN)B2Y 2x12G50/125 OM3 5000N"

LWL-Außenkabel mit verseilter Bündelader dienen als Erd- und Röhrenkabel und werden im Primärbereich (campus backbone) eingesetzt, wo eine Faserzahl von mehr als 24 benötigt wird. Die kompakte Bündeladerkonstruktion erlaubt eine hohe Konzentration
von Fasern und erleichtert somit das Fasermanagement in den Verteilanlagen. Das Kabel ist UV-beständig, metallfrei, nagetierfest, längswasserdicht, hochzugfest, einblasbar und für direkte Erdverlegung geeignet.
Kabelaufbau:
Kabel mit verseilter Bündelader. Jede Bündelader besteht aus 12 Fasern. Die Kabelseele ist mit einer Schicht aus ummantelten Glasrovings umgeben und verleiht dem Kabel so die nötige Zugfestigkeit und einen Nagetierschutz.

Anwendung:	Multimode
Farbe:	schwarz
Fasertyp:	OM3
Faserzahl:	2x12
Zugfestigkeit:	5000 N

Datenblatt

Mechanische Eigenschaften

Zugentlastung: Längswasserdichte Bewicklung, Glasroving Elemente
Außendurchmesser, nominal 11,1mm
Kabelgewicht: 96,0kg/km
UV-Beständigkeit: Gut
Installation im Freien
Mit Nagetierschutz: Ja
Biegeradius (Regel) Während der Installation: (mit Last) = 20xD, Dauerhaft (ohne Last) = 10xD
Quetschtest: (1min, reversibel) IEC 60794-1-21 E3 3.000 N/10cm
Maximale Zugfestigkeit während der Installation: IEC 60794-1-21 E1 5.000 N
Dauerhafte Zugfestigkeit: IEC 60794-1-21 E1 1.800 N

Kabelaufbau

Röhrchenart: Gelgefüllte Bündelader Ø2,8mm für 2fo bis 24fo
Wasser verstopft: Ja
Reißleine: Ja
Bewehrung / Verstärkung: E-glass yarns
Material Außenmantel: Thermoplastisches Polymer
Kabel längswasserdicht: Ja
Kabel querwasserdich:t Ja
Kabelfarbe: schwarz
Faserzahl: 2x12 OM3

Thermische Eigenschaften

Lagerung: -40°C bis +70°C
Installation: -20°C bis +60°C
Betrieb: -30°C bis +60°C.

Optische Eigenschaften

Brechungsindex bei 850 nm: 1.482
Brechungsindex bei 1300 nm: 1.477

Außenkabel 2x12G50/125 OM3 als Ring oder auf einer Trommel
