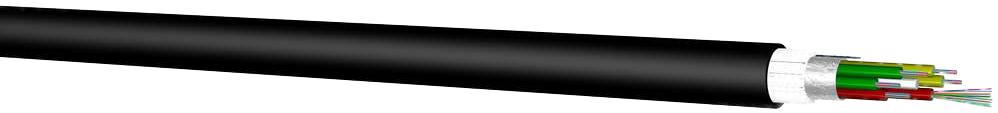

Draka A-DQ(ZN)B2Y 2x12E9 OS2 5000N

Bitte einloggen um Preise zu sehen

Produktnummer: 60018825

Produktinformationen "Draka A-DQ(ZN)B2Y 2x12E9 OS2 5000N"

LWL-Außenkabel mit verseilter Bündelader dienen als Erd- und Röhrenkabel und werden im Primärbereich (campus backbone) eingesetzt, wo eine Faserzahl von mehr als 24 benötigt wird. Die kompakte Bündeladerkonstruktion erlaubt eine hohe Konzentration von Fasern und erleichtert somit das Fasermanagement in den Verteilanlagen. Das Kabel ist UV-beständig, metallfrei, nagetierfest, längswasserdicht, hochzugfest, einblasbar und für direkte Erdverlegung geeignet. Kabelaufbau: Kabel mit verseilter Bündelader. Jede Bündelader besteht aus 12 Fasern. Die Kabelseele ist mit einer Schicht aus ummantelten Glasrovings umgeben und verleiht dem Kabel so die nötige Zugfestigkeit und einen Nagetierschutz.

Anwendung:	Singlemode
Farbe:	schwarz
Fasertyp:	OS2
Faserzahl:	24

Datenblatt

Mechanische Eigenschaften

Zugentlastung: Längswasserdichte Bewicklung, Glasroving Elemente
Außendurchmesser, nominal 11,1mm
Kabelgewicht: 96,0kg/km
UV-Beständigkeit: Gut
Installation im Freien
Mit Nagetierschutz: Ja
Biegeradius (Regel) Während der Installation: (mit Last) = 20xD, Dauerhaft (ohne Last) = 10xD
Quetschtest: (1min, reversibel) IEC 60794-1-21 E3 3.000 N/10cm
Maximale Zugfestigkeit während der Installation: IEC 60794-1-21 E1 5.000 N
Dauerhafte Zugfestigkeit: IEC 60794-1-21 E1 1.800 N

Kabelaufbau

Röhrchenart: Gelgefüllte Bündelader Ø2,8mm für 2fo bis 24fo
Wasser verstopft: Ja
Reißleine: Ja
Bewehrung / Verstärkung: E-glass yarns
Material Außenmantel: Thermoplastisches Polymer
Kabel längswasserdicht: Ja
Kabel querwasserdich:t Ja
Kabelfarbe: schwarz
Faserzahl: 2x12 OS2

Thermische Eigenschaften

Lagerung: -40°C bis +70°C
Installation: -20°C bis +60°C
Betrieb: -30°C bis +60°C.

Optische Eigenschaften

Brechungsindex bei 1310 nm: 1.467
Brechungsindex bei 1550 nm: 1.467
Brechungsindex bei 1625 nm: 1.468

Außenkabel 2x12E9/125 OS2 als Ring oder auf einer Trommel

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Gehen Sie voran und teilen Sie Ihre Erkenntnisse mit anderen.

Zubehör

LWL Spleißbox Novuslan 12xSCdx E9 Metall

iv.sys Novuslan Spleißbox 12xSC DX E9, 1HE ausziehbar. Die iv.sys Novuslan Spleißbox wird nach Kundenwunsch spleißfertig bestückt. Die Box ist ausziehbar und stufenlos verstellbar. Die Pigtails sind gemäß DIN Farbcodierung in die Kupplungen gesteckt und spleißfertig in der Spleißkassette eingelegt.

Bitte einloggen um Preise zu sehen

LWL Spleißbox Novuslan 12xLCdx E9 APC8°

iv.sys Novuslan Spleißbox 12xLC DX APC E9, 1HE ausziehbar.Die iv.sys Novuslan Spleißbox wird nach Kundenwunsch spleißfertig bestückt. Die Box ist ausziehbar und stufenlos verstellbar.Die Pigtails sind gemäß DIN Farbcodierung in die Kupplungen gesteckt und spleißfertig in der Spleißkassette eingelegt.

Bitte einloggen um Preise zu sehen

LWL Spleißbox Novuslan 12xSCdx APC8° E9

iv.sys Novuslan Spleißbox 12xSC DX APC E9, 1HE ausziehbar.Die iv.sys Novuslan Spleißbox wird nach Kundenwunsch spleißfertig bestückt. Die Box ist ausziehbar und stufenlos verstellbar.Die Pigtails sind gemäß DIN Farbcodierung in die Kupplungen gesteckt und spleißfertig in der Spleißkassette eingelegt.

Bitte einloggen um Preise zu sehen

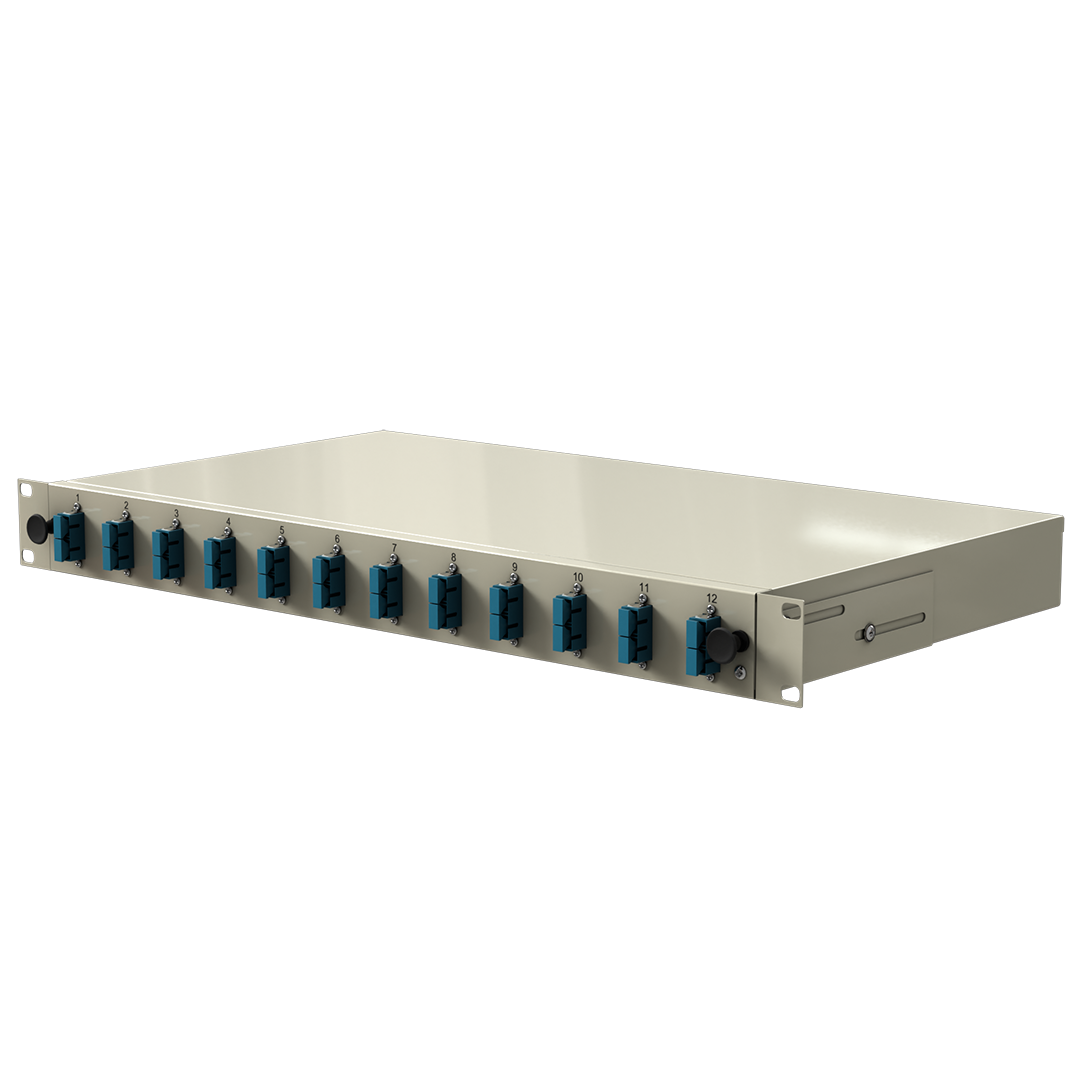

LWL Spleißbox Novuslan 12xSCdx E9

iv.sys Novuslan Spleißbox 12xSC DX E9, 1HE ausziehbar.Die iv.sys Novuslan Spleißbox wird nach Kundenwunsch spleißfertig bestückt. Die Box ist ausziehbar und stufenlos verstellbar.Die Pigtails sind gemäß DIN Farbcodierung in die Kupplungen gesteckt und spleißfertig in der Spleißkassette eingelegt.

Bitte einloggen um Preise zu sehen

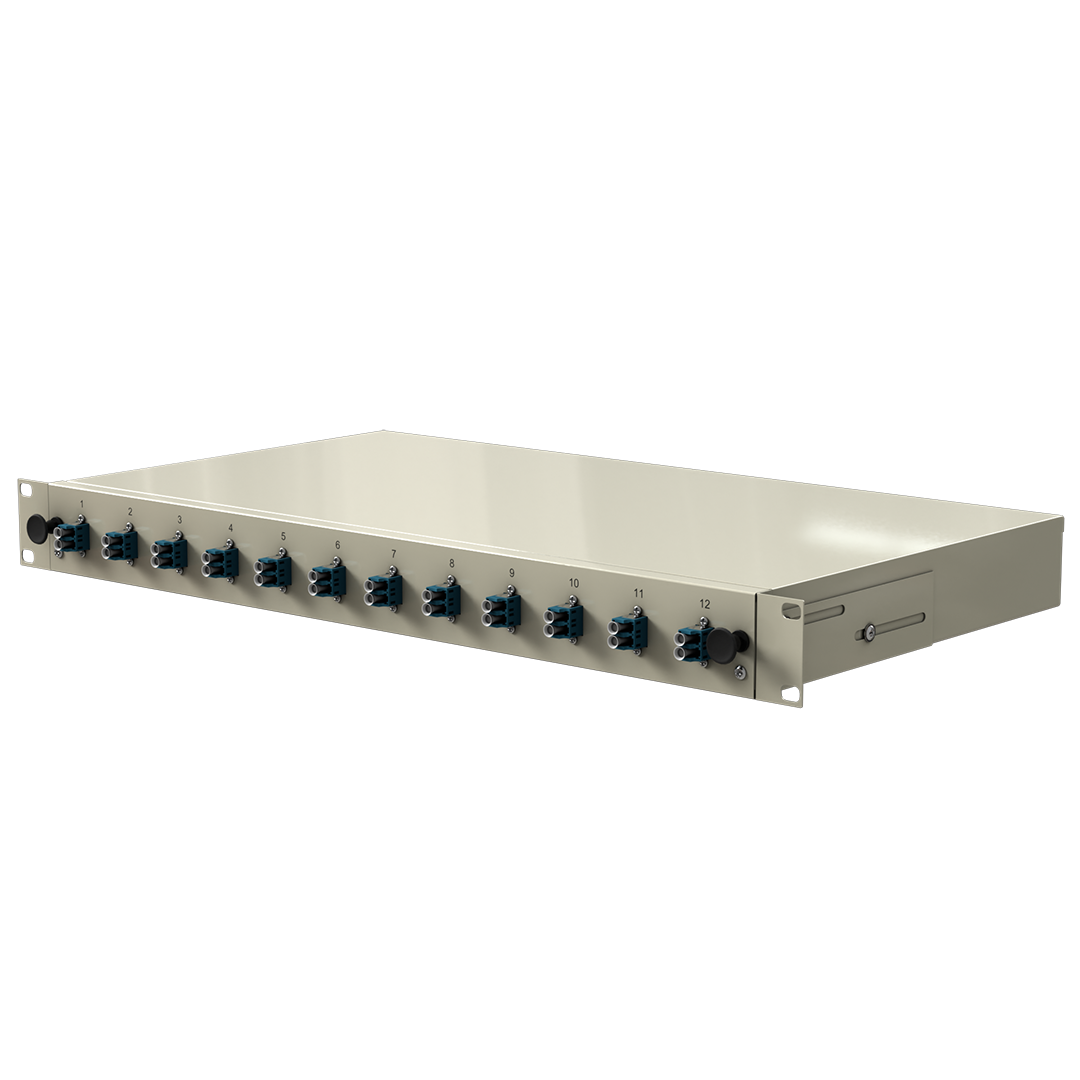

LWL Spleißbox Novuslan 12xLCdx E9
